概觀
混音機架是任何dLive系統的心臟。配備XCVI處理核心，加上音頻輸入/輸出，控制和音頻網絡端口�；煲魴C(jī)架一般連接到一臺dLive調音臺界面，但也可以同時使用甚至不用調音臺界面單獨使用其他多種控制手段，包括筆記本電腦或iPad，Allen & Heath IP遠程控制臺或第三方控制器通過TCP/IP進行控制。
提供三種尺寸的dLive混音機架。所有型號均擁有同樣的混音引擎，僅在模擬輸入/輸出數目上有區別。所有型號都能夠通過添加DX擴展器或配接數字源來進行完整的128通道工作。

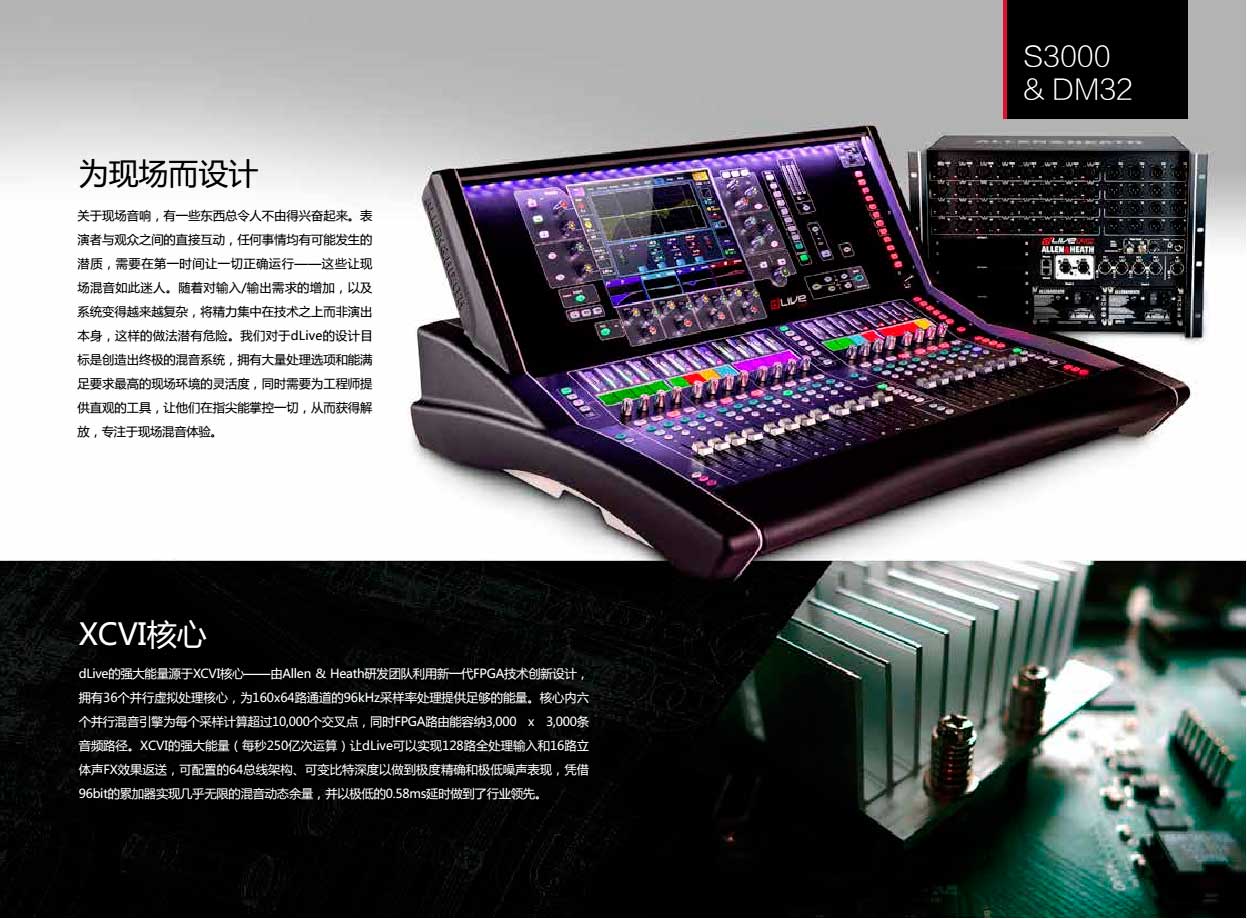

XCVI核心
dLive的強大能量源于XCVI核心——由Allen & Heath研發團隊利用新一代FPGA技術創新設計，擁有36個并行虛擬處理核心，為160x64路通道的96kHz采樣率處理提供足夠的能量。核心內六個并行混音引擎為每個采樣計算超過10,000個交叉點，同時FPGA路由能容納3,000 x 3,000條音頻路徑。XCVI的強大能量（每秒250億次運算）讓dLive可以實現128路全處理輸入和16組立體聲FX效果返送，可配置的64總線架構、可變比特深度以做到極度精確和極低噪聲表現，憑借96bit的累加器實現幾乎無限的混音動態余量，并以極低的0.6ms延時做到了行業領先。
DEEP處理
我們的DEEP處理架構將行業領先的壓縮器和處理仿真直接嵌入dLive的輸入和混音通道內。一系列定制算法包括圖示均衡和壓縮器可以即時插入，無需占用FX效果器插槽，并且無需設置安裝，沒有延遲和外部插件必然會產生的麻煩——這些效果器在你需要的地方隨時就緒。壓縮器捕捉到行業經典效果器的聲音細節以及非線性特性，從Slow-Opto，多種RMS檢測和軟拐點電路，一直到基于壓縮/限制設備的極快峰值和RMS。
RackExtra FX效果器
RackExtra FX效果器組合將純凈的音質和大量經典效果插件選項，與便利的低延遲板載處理相結合。這并不是秘密，我們擁有一股接近于癡迷的熱情，煞費苦心專為那些享有盛名的外置模擬效果器進行完全忠實于原型的數字仿真。憑借XCVI核心的強大能量，我們?cè)贔PGA平臺上創建出強力的DSP內核，讓我們能夠?qū)⒕媒?jīng)考驗的混響、延遲和調制器算法庫整合進入dLive，有著16個可用FX插槽，每個都擁有專用立體聲返回。
耐用質量
dLive項目的首席機械設計師曾是一名坦克指揮官，這可能并非僅是巧合。所有的dLive調音臺界面的設計都在力量和重量之間取得了最佳平衡，在側面采用更高等級的金屬材料，并在關鍵處采用折疊鋼以增加硬度。不僅是每臺調音臺界面，混音機架和擴展器也具有兩個電源插槽以實現冗余備份，我們還在整個系列中采用了相同的可熱插拔交換的電源單元設計，實現以最少的配件準備從容對應突發狀況。整個系統中的音頻的連接也均具備雙冗余備份。我們還專門為調音臺照明進行了嚴密的測試，以確保dLive在戶外陽光下仍然正常工作，而通常許多數字調音臺在這種光照強度下幾乎無法使用。
規格
32路話筒/線路輸入，16路線路輸出
XCVI 160×64 FPGA核心
o 96kHz采樣率
o 可變比特深度帶來極端精確且噪聲極低的表現
o 憑借96bit累加器，實現近乎無限的混音動態余量
o 行業領先的超低延遲< 0.6ms
128路輸入通道帶全面處理
64路混音輸出帶全面處理
可配置的64總線架構（編組，F(xiàn)X，輔助，矩陣，主輸出）
o 左右，左中右與最高達5.1聲道主輸出模式
o 多個PFL監聽
16個RackExtra FX帶專用立體聲返回
16個DCA組
內置信號發生器與RTA實時分析器
新的前置放大設計，帶來更多透明感
獨特的有源PAD定值衰減電路，為任何聲源實現一致的表現
接口
o 雙冗余GigaACE千兆網連接至調音臺界面
o 2x冗余DX連接用于輸入/輸出擴展
o 3x I/O端口——每個端口128通道96 kHz
o 專用ME-1 48kHz端口
o 2x 網絡端口
o 字時鐘BNC I/O
雙冗余、可熱插拔的電源模塊
平嵌式前面板，有著超靜音風扇
可翻轉機架耳設計
